Relay Extension
Art.-Nr.: LOX100038
Die LOXONE Relay Extension stellt 14 Ausgänge mit potentialfreien Relais zur Verfügung. Zusammen mit dem Miniserver erhältst du so die perfekte Lösung zur Steuerung von Beschattung, Beleuchtung, Heizung, Alarmanlage und vielem mehr.
€ 405,08 inkl. MwSt.Lieferbar
Elektrische Spezifikationen
18 … 28 VDC
typ. 0,7 W (alle Relais aus), max. 3,8 W (alle Relais ein)
11 W
24 A
14 digitale Ausgänge (Relais), potentialfrei 250VAC 16A bei cos =1 (IEC) Gesamtlast Extension max. 48A (IEC) 250VAC 15A bei cos =1 (UL) Gesamtlast Extension max. 45A (UL) max. 30VDC 16A
Schnittstellen
Verbindung mit Miniserver
Umgebungsbedingungen
-40 … 40 °C / -40 … 104 °F
max. 95 % r. F. (nicht kondensierend)
IP20
Anschlussklemmen
24 VDC & LOXONE Link Ausgänge DG220B -
0,25 … 0,8 mm² / AWG 23 … 18 0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 A: min. 2,5 mm² / AWG 12
5 mm / 0,2" 6 … 7,5 mm / 0,24 … 0,30”
- 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft
-40 … 105 °C / -40 … 221 °F min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL

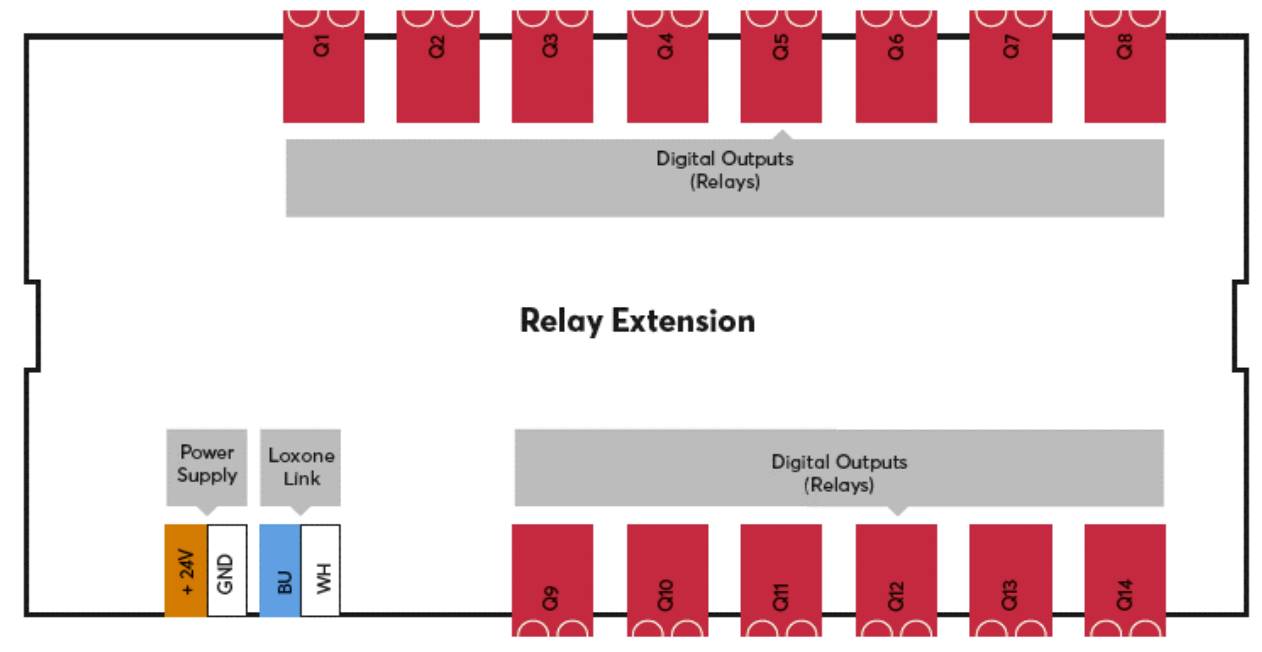

Anschlussplan
Produkteigenschaften
Hutschiene nach EN50022, 35 mm
Schwarz: RAL 9005
Matt

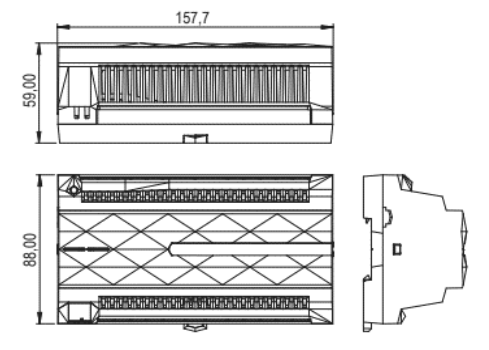

Gewicht & Abmessungen
445 g
501 g
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)
Zertifizierungen & Standards
Typ 1 (UL 60730-1, CSA E 60730-1)
2,5 kV (UL 60730-1, max. Höhe 2000 m)
2
A
UL 60730-1 IEC 60730-1
Zertifizierungen
