Quelle: LOXONEZubehör

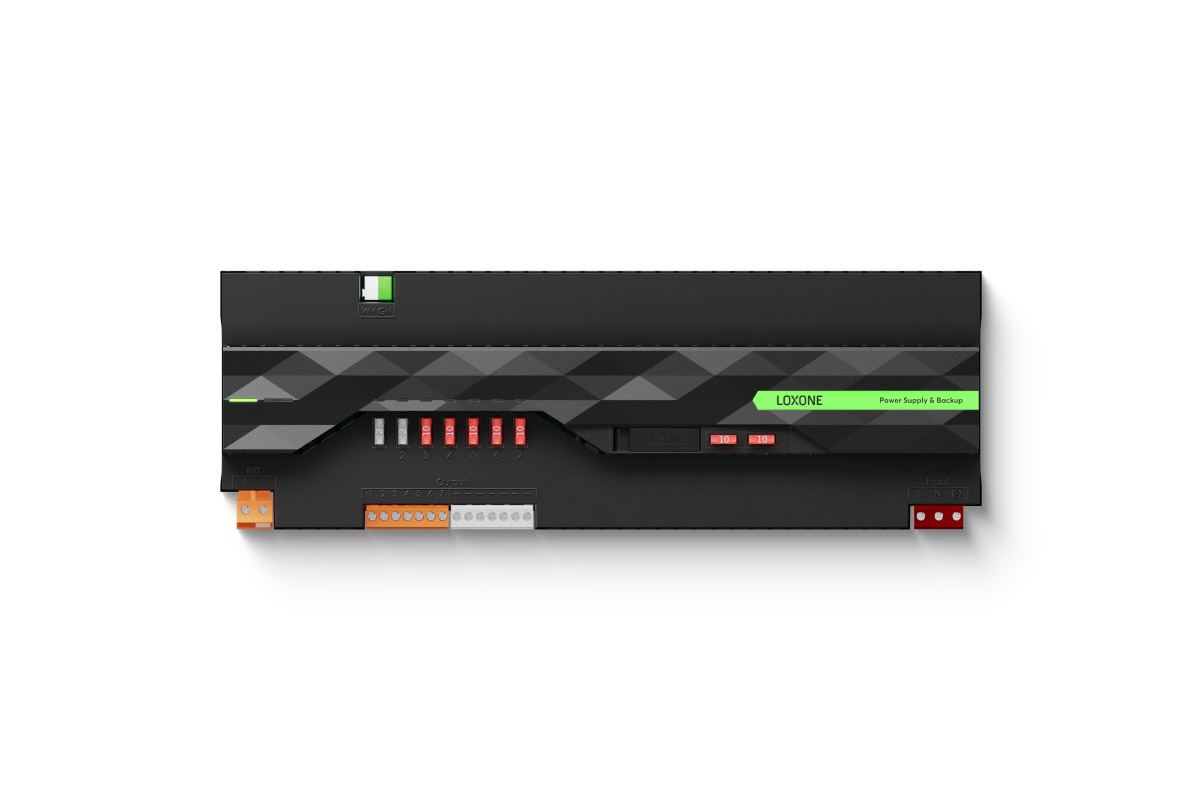

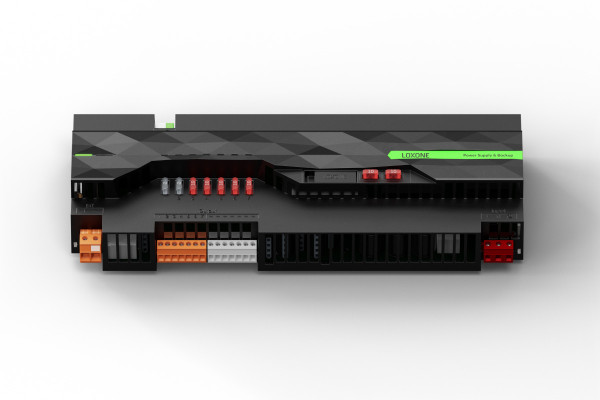

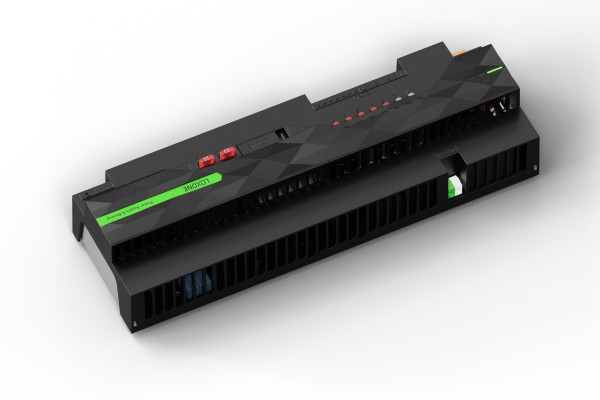

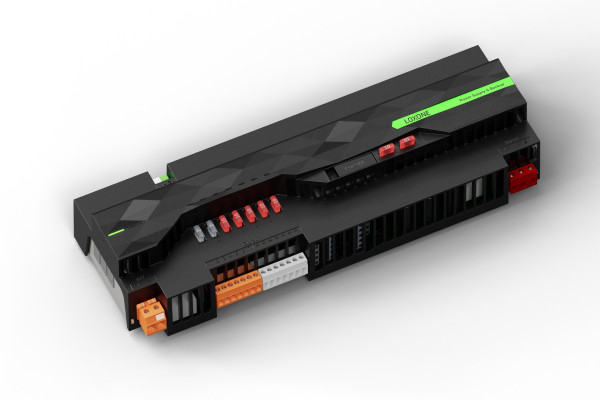

Power Supply & Backup
Art.-Nr.: LOX100401
Die Power Supply & Backup ist mehr als nur ein Hutschienen-Netzteil für bis zu 40A. Sie bietet sieben vom Netz isolierte Ausgänge mit 24 VDC für jeweils bis zu 10A. Jeder Ausgang verfügt über eine eigene Sicherung und Leistungsmessung. Schließe zusätzlich eine 36VDC-Batterie an,…
€ 750,00 inkl. MwSt.Lieferbar
AC Eingang (Netzspannung)
208 … 240VAC, 50 … 60Hz
4.6A / 6.9A
15A
typ. 94%
4W
0.96
DC Ausgänge
24 … 27VDC (einstellbar in LOXONE Config)
Netzbetrieb: 40A Batteriebetrieb: 25A
Netzbetrieb: 60A Batteriebetrieb: 40A
7 Ausgänge mit je bis zu 10A einzeln abgesichert, durch Benutzer wechselbare Sicherungen Meldung defekter Sicherungen durch LEDs und Software Leistungsmessung für jeden Ausgang vom Netz isoliert, SELV und PELV fähig GND-Klemmen intern verbunden Thermischer und Überlastschutz durch Abschaltung der Gesamtlast
Kfz Flachsicherung Mini 32V, APM/ATM Littelfuse® 297 max. 15A
Batterie Eingang
36VDC
25A
17A
2A
Blei-Säure, VRLA empfohlen
max. 200Ah für eine einzelne Batterie eines 36V-Packs
2m / 6.56ft
Die Batterieleitung ist nahe der Batterie passend abzusichern.
Schnittstellen
Verbindung mit Miniserver / Tree Extension
Umgebungsbedingungen
-25 … 70°C / -13 … 158°F Lastminderung von 2% / °K über 45°C / 113°F erforderlich!
max. 95 % r. F. (nicht kondensierend)
Auf einer Hutschiene in einem geeigneten Installationsverteiler montieren. Durch horizontale Montage im unteren Bereich des Verteilers und einen Freiraum von 50mm / 2" über und unter dem Gerät die Wärmeableitung sicherstellen. Belüftungsöffnungen nicht abdecken.
100l / 6100 cu in

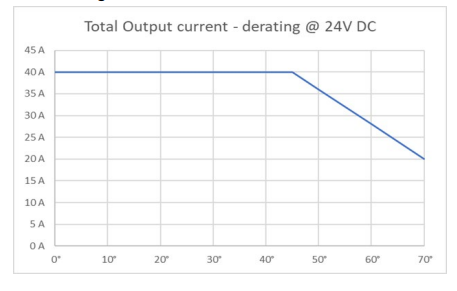

Lastminderung
Anschlussklemmen
AC Eingang, DC Ausgänge: 2EDGK Batterie Eingang: EC762V LOXONE Tree: DG220B
AC Eingang, DC Ausgänge: 0.5 ... 2.5mm² / AWG20 ... 12 Batterie Eingang: 0.5 … 4mm² / AWG20 … 10 LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18
AC Eingang, DC Ausgänge: 7mm / 0,28" Batterie Eingang: 8mm / 0,32" LOXONE Tree: 5 … 6mm / 0,2 … 0,24"
AC Eingang, DC Ausgänge: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft Batterie Eingang: 0.7Nm / 0.52 lbf ft LOXONE Tree: -
AC Eingang, DC Ausgänge: min. 90°C / 194°F Batterie Eingang: min. 90°C / 194°F LOXONE Tree: -40 … 105°C /-40 … 221°F

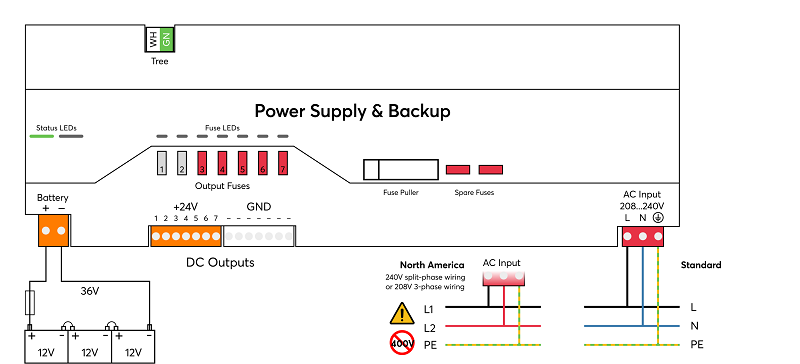

Anschlussplan
Produkteigenschaften
Hutschiene nach EN50022, 35 mm
Schwarz: RAL 9005
Matt
Gewicht & Abmessungen
1532g
1832g

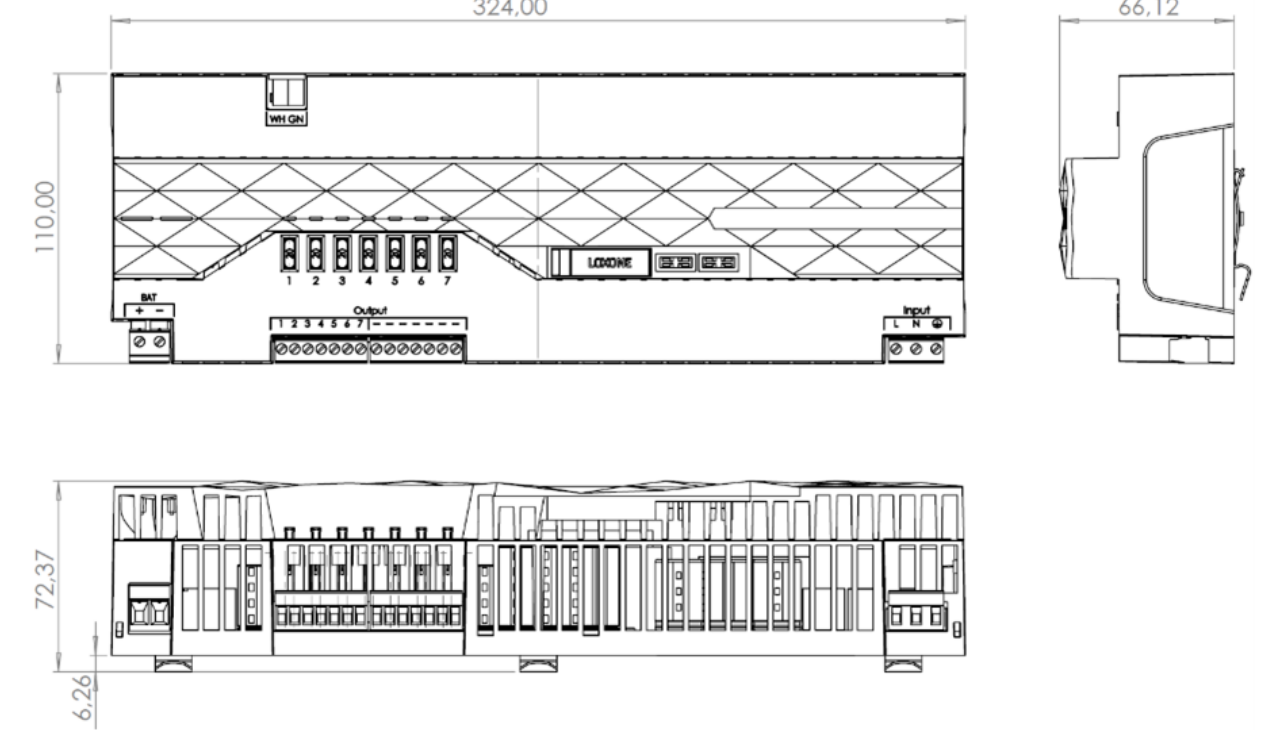

324x110x72,37mm / 12,76x4,33x2,85" (LxBxH), 18 Teilungseinheiten
372x148x105mm / 14,65x5,83x4,13" (LxBxH)
Zertifizierungen & Standards
IP20
Typ 1 (Mit Schutzleiter, Einbaugerät für feste Verdrahtung)
2
II, gemäß IEC 62368-1
EN 61000-6-1 EN 61000-6-3
Zertifizierungen
